Περιγραφή

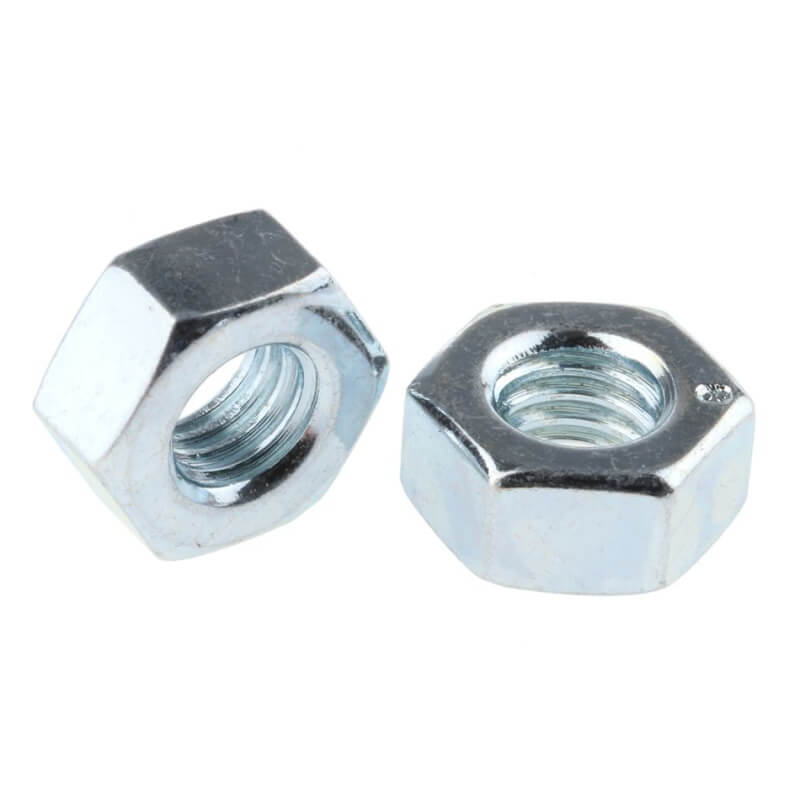

Γαλβανιζέ εξάγωνο παξιμάδι κανονικού ύψους κατά DIN 934, από χάλυβα με επιψευδαργύρωση, με μετρικό σπείρωμα κανονικού βήματος. Είναι το πιο συνηθισμένο παξιμάδι: μπαίνει σε βίδες και ντίζες με το ίδιο σπείρωμα (π.χ. M10 σε βίδα M10) και χρησιμοποιείται σε μεταλλικές κατασκευές, μηχανήματα, ράφια και γενικές εφαρμογές. Η επιψευδαργύρωση το προστατεύει από τη σκουριά σε εσωτερικούς και στεγνούς χώρους.
Σφίγγεται με γερμανικό ή πολύγωνο κλειδί στο άνοιγμα s – για παράδειγμα 17 mm για M10. Το ύψος του είναι περίπου 0,8 φορές η διάμετρος του σπειρώματος.
- Πρότυπο: DIN 934 (παρόμοιο με UNI 5588 / EN ISO 4032)
- Υλικό: Χάλυβας, γαλβανιζέ (επιψευδαργύρωση)
- Σπείρωμα: Μετρικό, κανονικό βήμα, δεξιόστροφο
- Ύψος: Κανονικό (περίπου 0,8 × D)
Διαστάσεις
| Σπείρωμα D × βήμα | s – Κλειδί | e – Κορυφές (min) | m – Ύψος |
|---|---|---|---|
| M3 × 0,5 | 5,5 | 6,01 | 2,4 |
| M4 × 0,7 | 7 | 7,66 | 3,2 |
| M5 × 0,8 | 8 | 8,79 | 4 |
| M6 × 1 | 10 | 11,05 | 5 |
| M8 × 1,25 | 13 | 14,38 | 6,5 |
| M10 × 1,5 | 17 | 18,9 | 8 |
| M12 × 1,75 | 19 | 21,1 | 10 |
| M14 × 2 | 22 | 24,49 | 11 |
| M16 × 2 | 24 | 26,75 | 13 |
| M18 × 2,5 | 27 | 29,56 | 15 |
| M20 × 2,5 | 30 | 32,95 | 16 |
| M22 × 2,5 | 32 | 35,03 | 18 |
| M24 × 3 | 36 | 39,55 | 19 |
| M27 × 3 | 41 | 45,2 | 22 |
| M30 × 3,5 | 46 | 50,85 | 24 |

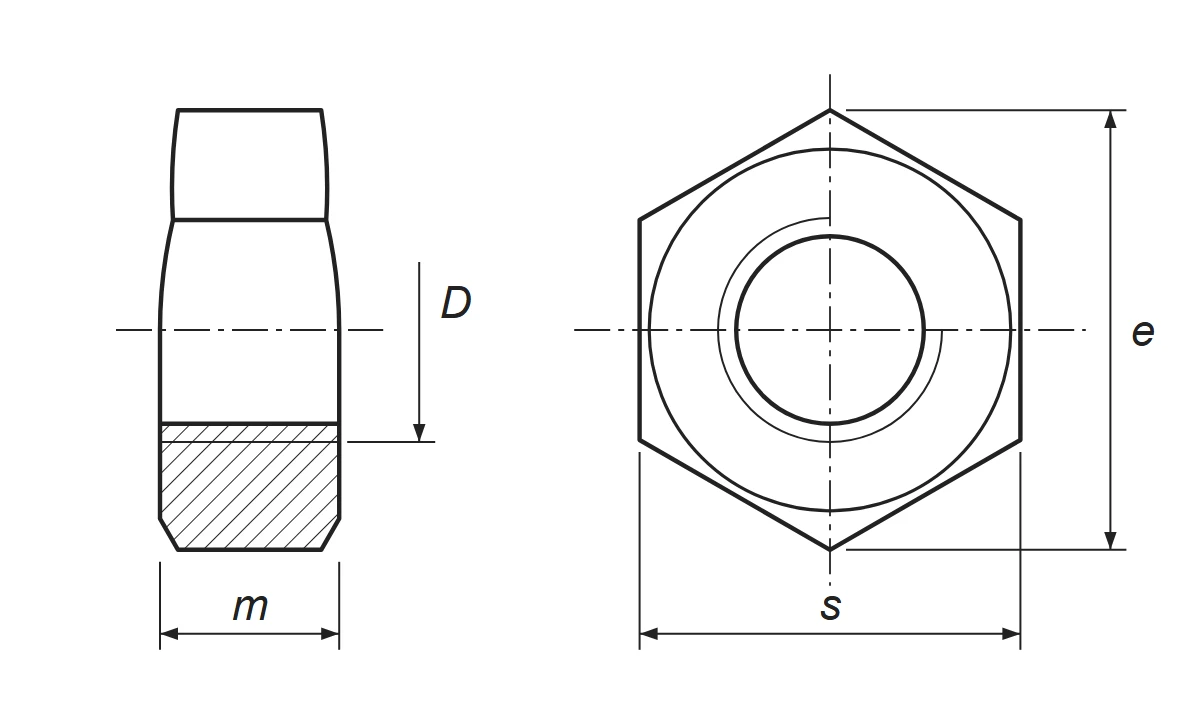

D = σπείρωμα, s = άνοιγμα κλειδιού, e = διάμετρος από κορυφή σε κορυφή (ελάχιστη), m = ύψος. Τα s και m είναι ονομαστικές τιμές. Όλες οι διαστάσεις σε mm.
Σημείωση: τα παξιμάδια κατά ISO 4032 είναι λίγο ψηλότερα και στα M10, M12, M14 και M22 θέλουν άλλο κλειδί (16, 18, 21 και 34 mm). Αυτά εδώ είναι DIN 934, με κλειδί 17, 19, 22 και 32 mm.
