Περιγραφή

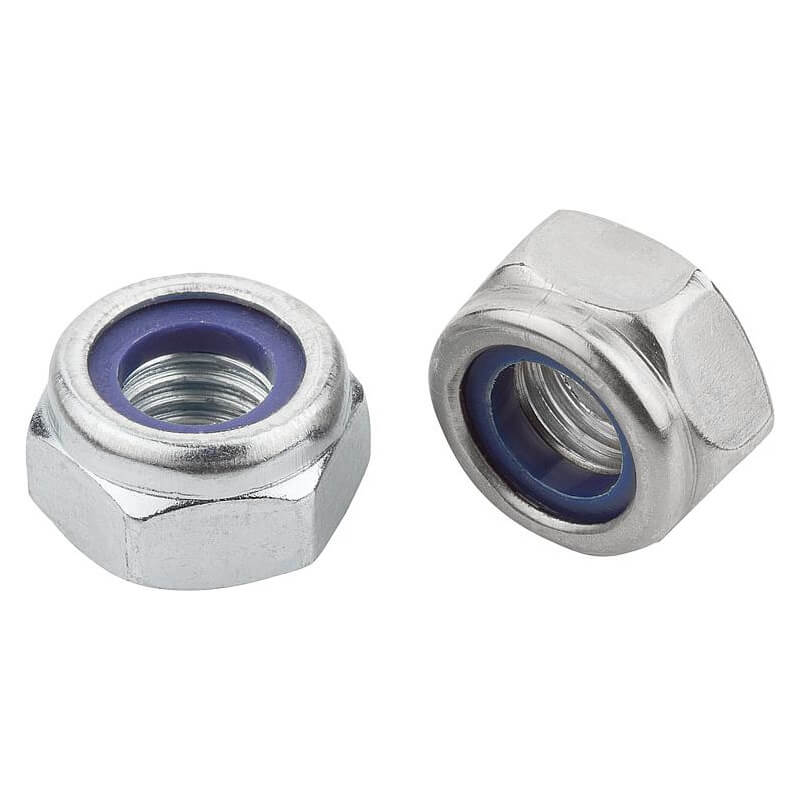

Γαλβανιζέ παξιμάδι ασφαλείας κατά DIN 985, με δαχτυλίδι νάιλον μέσα στο κολάρο, από χάλυβα με επιψευδαργύρωση. Το νάιλον σφίγγει πάνω στο σπείρωμα της βίδας και κρατά το παξιμάδι στη θέση του όταν υπάρχουν κραδασμοί, χωρίς ροδέλα ασφαλείας ή κόλλα. Χρησιμοποιείται σε μηχανήματα, τρέιλερ, ράφια και μεταλλικές κατασκευές. Η επιψευδαργύρωση το προστατεύει από τη σκουριά σε εσωτερικούς και στεγνούς χώρους.
Είναι χαμηλό εξάγωνο παξιμάδι: το εξάγωνο (m) είναι χαμηλότερο από το συνολικό ύψος (h), γιατί από πάνω έχει το κολάρο με το νάιλον. Μπαίνει με την επίπεδη πλευρά του εξαγώνου πάνω στο υλικό και το κολάρο προς τα έξω. Σφίγγεται με κλειδί στο άνοιγμα s – για παράδειγμα 17 mm για M10.
- Πρότυπο: DIN 985 (παρόμοιο με UNI 7474 / EN ISO 10511)
- Υλικό: Χάλυβας, γαλβανιζέ (επιψευδαργύρωση)
- Δαχτυλίδι ασφάλισης: Μη μεταλλικό (νάιλον)
- Σπείρωμα: Μετρικό, κανονικό βήμα, δεξιόστροφο
Διαστάσεις
| Σπείρωμα D × βήμα | s – Κλειδί | e – Κορυφές (min) | h – Ύψος | m – Εξάγωνο (min) |
|---|---|---|---|---|
| M4 × 0,7 | 7 | 7,66 | 5 | 2,9 |
| M5 × 0,8 | 8 | 8,79 | 5 | 3,2 |
| M6 × 1 | 10 | 11,05 | 6 | 4 |
| M8 × 1,25 | 13 | 14,38 | 8 | 5,5 |
| M10 × 1,5 | 17 | 18,9 | 10 | 6,5 |
| M12 × 1,75 | 19 | 21,1 | 12 | 8 |
| M14 × 2 | 22 | 24,49 | 14 | 9,5 |
| M16 × 2 | 24 | 26,75 | 16 | 10,5 |
| M18 × 2,5 | 27 | 29,56 | 18,5 | 13 |
| M20 × 2,5 | 30 | 32,95 | 20 | 14 |
| M22 × 2,5 | 32 | 35,03 | 22 | 15 |
| M24 × 3 | 36 | 39,55 | 24 | 15 |
| M27 × 3 | 41 | 45,2 | 27 | 17 |
| M30 × 3,5 | 46 | 50,85 | 30 | 19 |
| M33 × 3,5 | 50 | 55,37 | 33 | 22 |
| M36 × 4 | 55 | 60,79 | 36 | 25 |

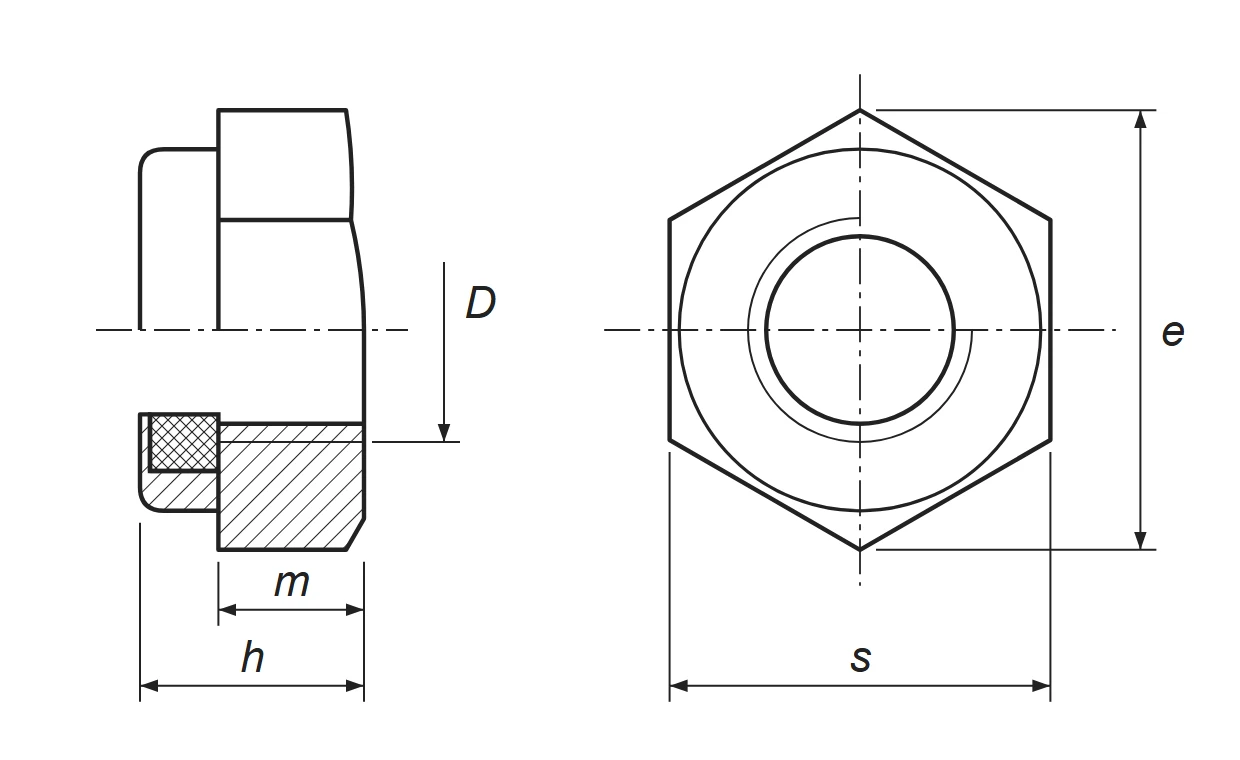

D = σπείρωμα, s = άνοιγμα κλειδιού, e = διάμετρος από κορυφή σε κορυφή (ελάχιστη), h = συνολικό ύψος μαζί με το κολάρο, m = ύψος του εξαγώνου (ελάχιστο). Τα s και h είναι ονομαστικές τιμές. Όλες οι διαστάσεις σε mm.
