Ο απόλυτος οδηγός για βίδες: DIN, αντοχές, υλικά και σωστή επιλογή.

Οδηγός επιλογής

Η σωστή βίδα δεν διαλέγεται μόνο από τη διάμετρο και το μήκος. Μετράει το κεφάλι, το σπείρωμα, το DIN, το υλικό και το περιβάλλον όπου θα δουλέψει.

Τι σημαίνει πρακτικά το DIN σε μία βίδα;

Το DIN είναι γερμανικό πρότυπο που περιγράφει τη γεωμετρία και τα βασικά χαρακτηριστικά ενός εξαρτήματος: σχήμα κεφαλής, τύπο υποδοχής, μήκος σπειρώματος, διαστάσεις και ανοχές.

Κατηγορίες

Βασικά είδη βίδας και πού χρησιμοποιούνται

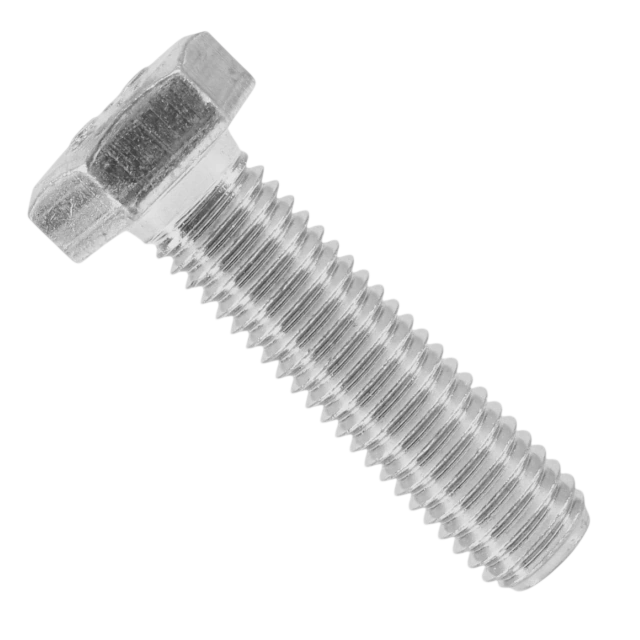

Inox εξάγωνη βίδα DIN 933 — **Εξάγωνες βίδες**Για μεταλλικές κατασκευές, μηχανές, βάσεις και συνδέσεις με παξιμάδι ή σπείρωμα.

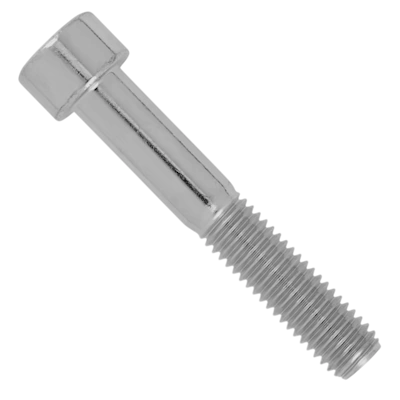

Inox κυλινδρική βίδα άλλεν DIN 912 — **Βίδες άλλεν**Καλή επιλογή για περιορισμένο χώρο και τρύπες.

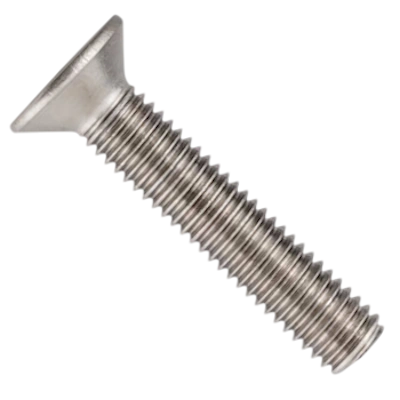

Inox φρεζάτη βίδα άλλεν DIN 7991 — **Φρεζάτες βίδες**Η κεφαλή κάθεται πρόσωπο με την επιφάνεια, ιδανικό για εμφανή σημεία.

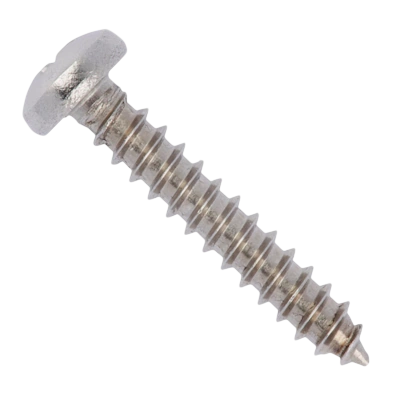

Inox λαμαρινόβιδα DIN 7981 — **Λαμαρινόβιδες**Δημιουργούν δικό τους σπείρωμα σε λεπτή λαμαρίνα, πλαστικό ή ελαφριές εφαρμογές.

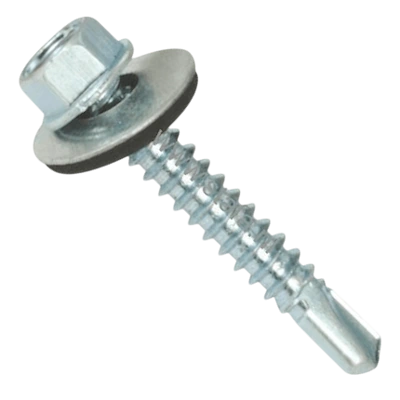

Γαλβανιζέ αυτοδιάτρητη βίδα DIN 7504K — **Αυτοδιάτρητες**Με μύτη τρυπανιού για ταχύτερη τοποθέτηση σε μεταλλικά φύλλα και προφίλ.

Γαλβανιζέ στριφώνι DIN 571 — **Στριφώνια**Για ξύλο και βαριές στηρίξεις, συνήθως με εξάγωνη κεφαλή και χοντρό σπείρωμα.

Πρότυπα

Συχνά DIN που θα συναντήσεις σε βίδες και εξαρτήματα

DIN	Τύπος	Συνήθης χρήση
DIN 933	Εξάγωνη βίδα με πλήρες σπείρωμα (Ολόπαση)	Μεταλλικές κατασκευές, βάσεις και γενικές συνδέσεις
DIN 912	Κυλινδρική βίδα άλλεν (ΑΜΚ)	Μηχανουργικές εφαρμογές και σημεία με περιορισμένο χώρο

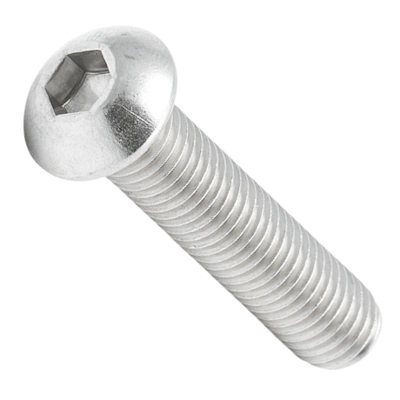

DIN 7380	Βίδα άλλεν με χαμηλή στρογγυλή κεφαλή (Αλλεν πομπέ)	Εμφανείς συναρμογές με πιο μαλακό τελείωμα κεφαλής
DIN 7991	Φρεζάτη βίδα άλλεν	Επιφάνειες όπου η κεφαλή πρέπει να μην προεξέχει

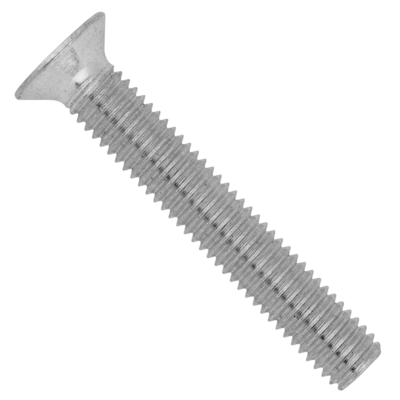

DIN 965	Φρεζάτη βίδα σταυρού	Συναρμογές όπου χρειάζεται επίπεδο τελείωμα στην επιφάνεια
DIN 7985	Βίδα με φακοειδή κεφαλή (Κατσαβιδόβιδα ψωμάκι)	Συναρμογές με παξιμάδι ή έτοιμο εσωτερικό σπείρωμα

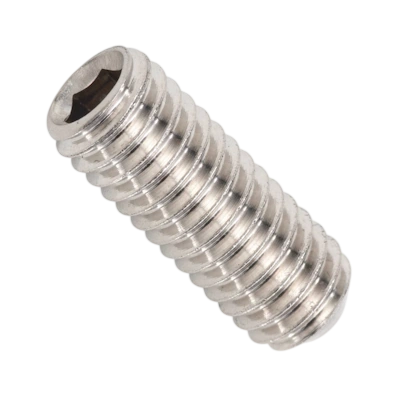

DIN 916	Ακέφαλη βίδα άλλεν	Στερέωση εξαρτημάτων πάνω σε άξονες ή σώματα μηχανών

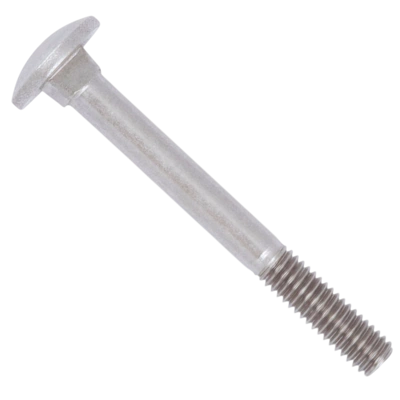

DIN 603	Καρόβιδα με τετράγωνο λαιμό	Ξύλο, μεταλλικά στηρίγματα και σημεία όπου δεν πρέπει να γυρίζει η κεφαλή
DIN 7981	Λαμαρινόβιδα με ημισφαιρική κεφαλή	Λαμαρίνα, πλαστικά και ελαφριές συναρμογές

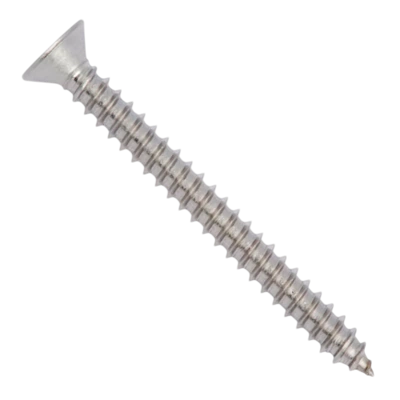

DIN 7982	Φρεζάτη λαμαρινόβιδα	Λαμαρίνες και εμφανείς επιφάνειες με χαμηλή κεφαλή

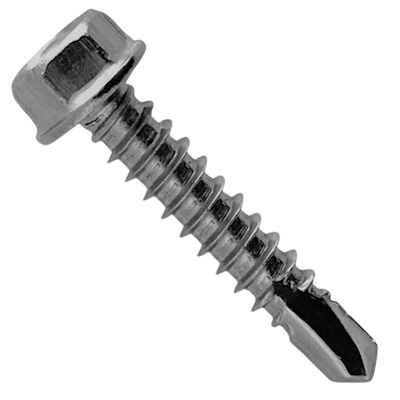

DIN 7504K	Αυτοδιάτρητη με εξάγωνη κεφαλή	Μεταλλικά φύλλα, πάνελ και προφίλ

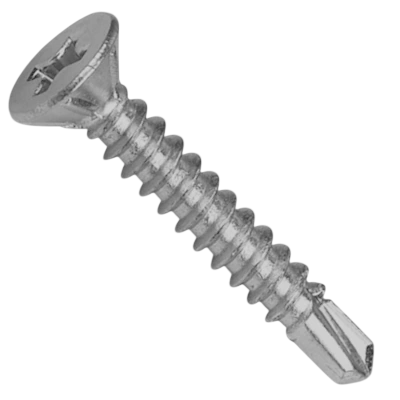

DIN 7504P	Αυτοδιάτρητη φρεζάτη	Γρήγορη τοποθέτηση σε λεπτό μέταλλο και προφίλ

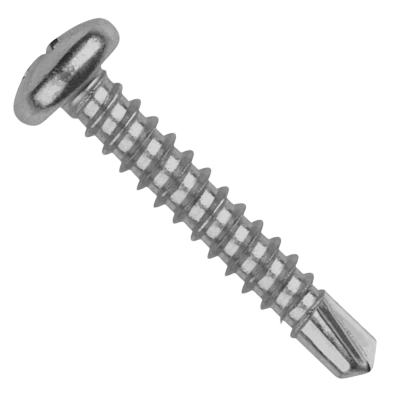

DIN 7504N	Αυτοδιάτρητη Ψωμάκι	Λαμαρίνες και εφαρμογές όπου η κεφαλή πρέπει να χαμηλώνει

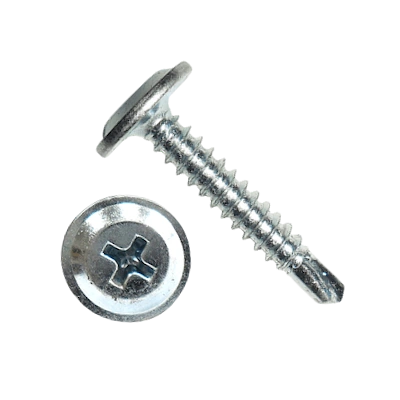

DIN 7504T	Αυτοδιάτρητη με πλατυ κεφάλι (TRUSS)	Στερεώσεις σε μεταλλικά φύλλα και τεχνικές εφαρμογές

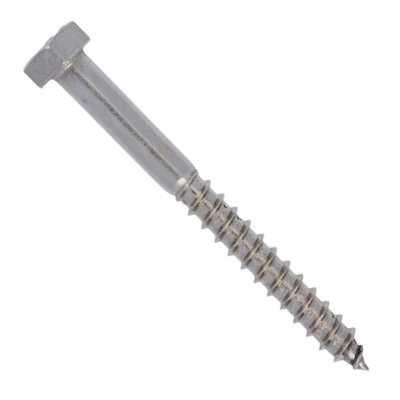

DIN 571	Στριφώνι με εξάγωνη κεφαλή	Ξύλινες κατασκευές, βαριές στηρίξεις, δοκοί

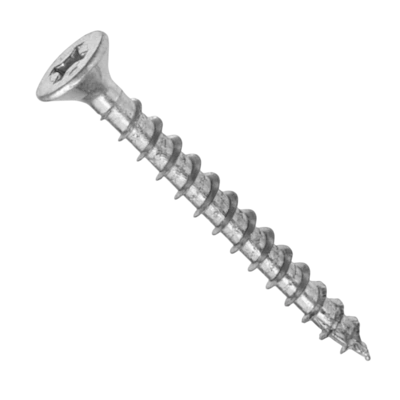

DIN 7505	Ξυλόβιδα / νοβοπανόβιδα φρεζάτη	Ξύλο, μοριοσανίδα, έπιπλα και ξυλουργικές εφαρμογές

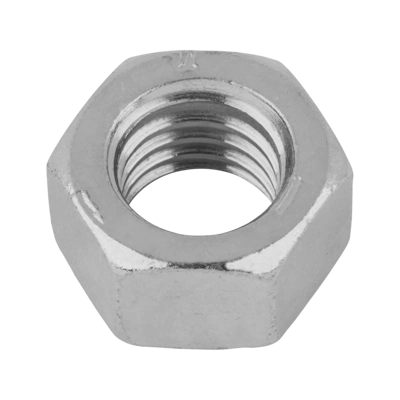

DIN 934	Εξάγωνο παξιμάδι	Κλασικός συνδυασμός με εξάγωνες βίδες

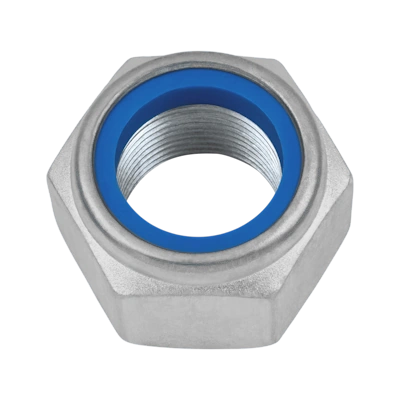

DIN 985	Παξιμάδι ασφαλείας με νάιλον	Συνδέσεις με κραδασμούς ή ανάγκη ασφαλέστερης συγκράτησης
DIN 6923	Παξιμάδι με φλάντζα	Μεγαλύτερη επιφάνεια στήριξης χωρίς ξεχωριστή ροδέλα

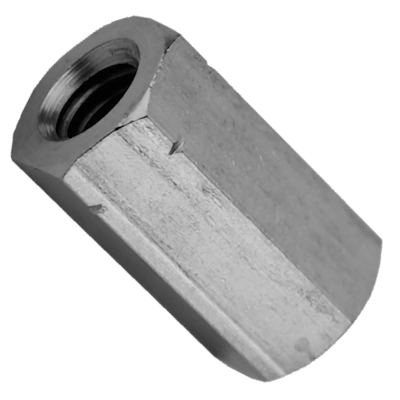

DIN 6334	Μακρύ παξιμάδι σύνδεσης (Μούφα)	Σύνδεση ντιζών και επέκταση σπειρωτών ράβδων

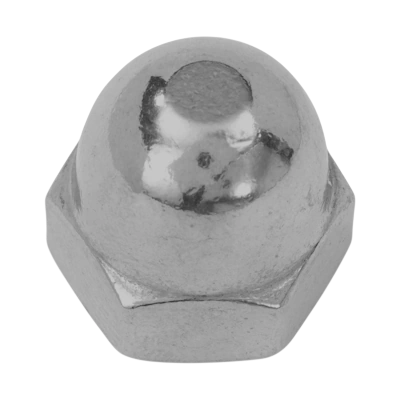

DIN 1587	Τυφλό παξιμάδι	Τελική εμφάνιση και προστασία εκτεθειμένου σπειρώματος

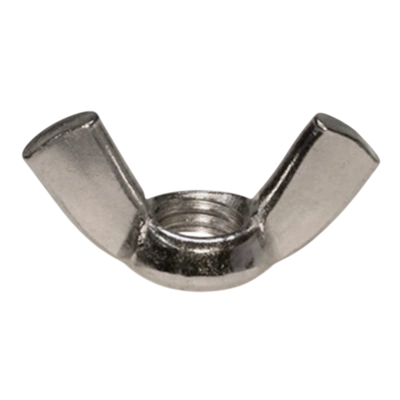

DIN 315	Πεταλούδα	Σφίξιμο και λύσιμο με το χέρι χωρίς εργαλείο

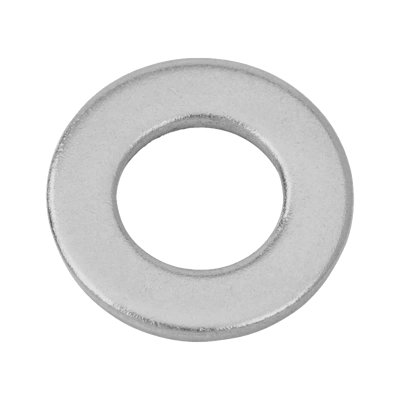

DIN 125	Ροδέλα στενή	Κατανομή πίεσης και προστασία επιφάνειας.Εξωτερική διάμετρο περίπου 2 φορές μεγαλύτερη από τη διάμετρο της οπής της.

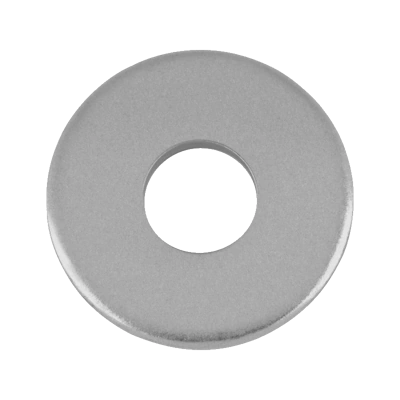

DIN 9021	Ροδέλα φαρδιά	Μεγάλη επιφάνεια κατανομής πίεσης.Εξωτερική διάμετρο περίπου 3 φορές μεγαλύτερη από τη διάμετρο της οπής της.

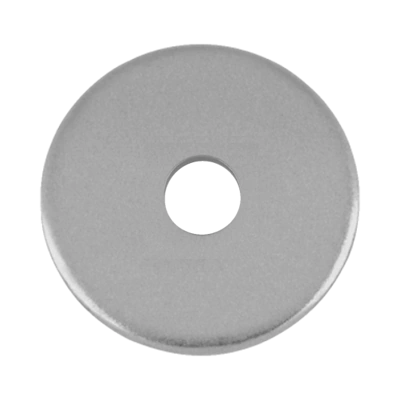

9041	Ροδέλα φαρδιά XXL	Αρκετά μεγάλη επιφάνεια κατανομής πίεσης.Εξωτερική διάμετρο περίπου 4 φορές μεγαλύτερη από τη διάμετρο της οπής της.

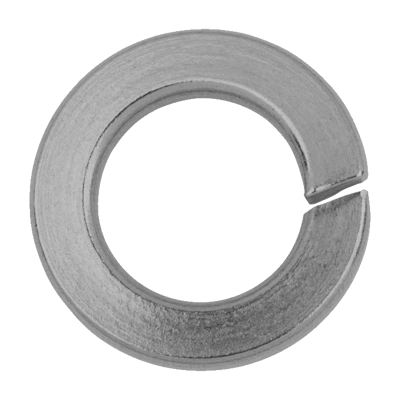

DIN 127	Ροδέλα ασφαλείας γκρόβερ	Βοηθά σε συνδέσεις όπου υπάρχουν κραδασμοί

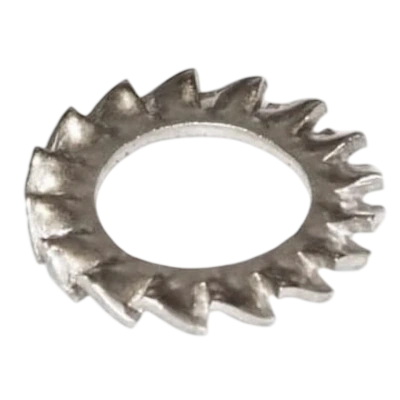

DIN 6798	Οδοντωτή ροδέλα ασφαλείας	Καλύτερο κράτημα σε συνδέσεις που μπορεί να λασκάρουν

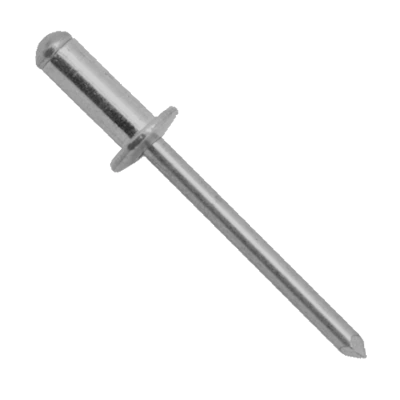

DIN 7337	Τυφλό πριτσίνι	Μόνιμη ένωση λεπτών φύλλων όταν υπάρχει πρόσβαση από μία πλευρά

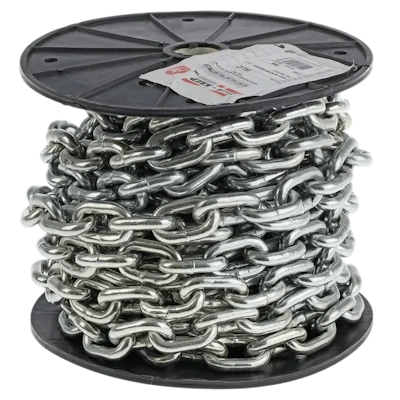

DIN 766	Αλυσίδα κοντού κρίκου	Πρόσδεση, ναυτιλιακές και εξωτερικές εφαρμογές

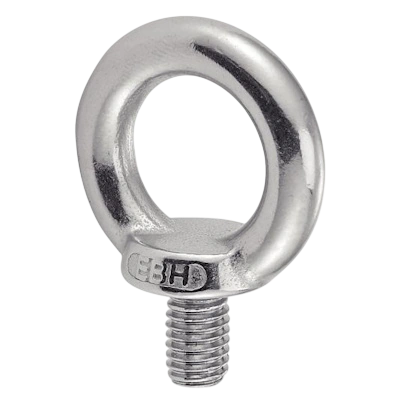

DIN 580	Βιδωτός κρίκος (Μάπα αρσενικη)	Ανύψωση, πρόσδεση και σημεία αγκύρωσης

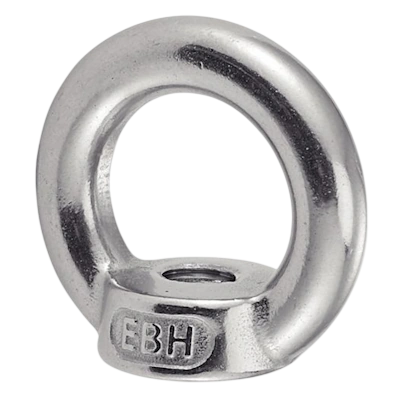

DIN 582	Παξιμάδι κρίκος (Μάπα θηλυκή)	Ανύψωση και πρόσδεση σε σπειρωτές ράβδους ή βίδες

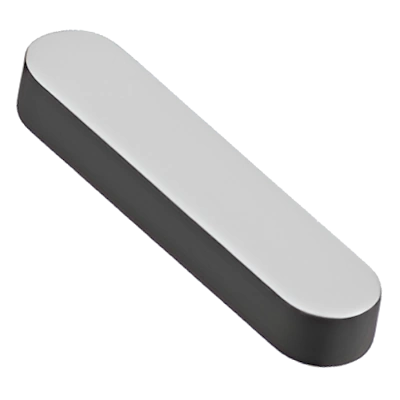

DIN 6885A2	Παράλληλη σφήνα τύπου A	Μετάδοση ροπής σε άξονες, τροχαλίες και γρανάζια

Υλικά και επιφάνειες

Μαύρες, γαλβανιζέ και inox: ποιες είναι οι διαφορές;

Μαύρες βίδες

Συνήθως επιλέγονται για μηχανουργικές ή εσωτερικές εφαρμογές.

Καλή μηχανική συμπεριφορά.
Διακριτική, σκούρα εμφάνιση.
Θέλει προσοχή σε εξωτερικό περιβάλλον.

Γαλβανιζέ βίδες

Η επίστρωση ψευδαργύρου προσφέρει βασική αντιδιαβρωτική προστασία και είναι συνηθισμένη λύση για γενική χρήση.

Ισορροπία κόστους και προστασίας.
Κατάλληλες για καθημερινές εφαρμογές.
Όχι ιδανικές για θαλάσσιο περιβάλλον.

Inox βίδες

Ο ανοξείδωτος χάλυβας προσφέρει υψηλή αντοχή στη διάβρωση και καθαρή εμφάνιση.

Υψηλή αντοχή στη σκουριά.
Καλή εμφάνιση σε εμφανείς κατασκευές.
Μεγαλύτερο κόστος από γαλβανιζέ λύσεις.

Αντοχές

Τι σημαίνουν οι κλάσεις 8.8, 10.9 και A2-70

Οι αριθμοί πάνω σε μία βίδα δεν δείχνουν απλώς “σκληρότητα”. Περιγράφουν κλάση αντοχής, δηλαδή πόσο φορτίο μπορεί να δεχτεί η βίδα πριν παραμορφωθεί ή σπάσει.

8.8

Κλασική επιλογή για πολλές μεταλλικές κατασκευές, με ελάχιστη αντοχή εφελκυσμού περίπου 800 MPa.

10.9

Πιο υψηλή κλάση για απαιτητικές εφαρμογές, με ελάχιστη αντοχή εφελκυσμού περίπου 1000 MPa.

A2-70

Ανοξείδωτη βίδα A2 με κλάση αντοχής 70, δηλαδή ελάχιστη αντοχή εφελκυσμού περίπου 700 MPa.

Σπείρωμα και εφαρμογή

Βίδες με πάσο για παξιμάδι και βίδες για τρύπημα

Γαλβανιζέ βίδα με μετρικό σπείρωμα DIN 933

Βίδες με πάσο για παξιμάδι

Έχουν μετρικό σπείρωμα, όπως Μ6, Μ8 ή Μ10, και δουλεύουν με αντίστοιχο παξιμάδι ή έτοιμη σπειρωτή οπή.

Βίδες για τρύπημα

Οι αυτοδιάτρητες βίδες έχουν μύτη σαν μικρό τρυπάνι και μπορούν να περάσουν σε λεπτό μέταλλο χωρίς ξεχωριστό προτρύπημα.

Λαμαρινόβιδες και αυτοκοχλιούμενες

Συνήθως χρειάζονται μικρή οπή οδηγό και μετά δημιουργούν το δικό τους σπείρωμα σε λαμαρίνα, πλαστικό ή άλλο λεπτό υλικό.
