Περιγραφή

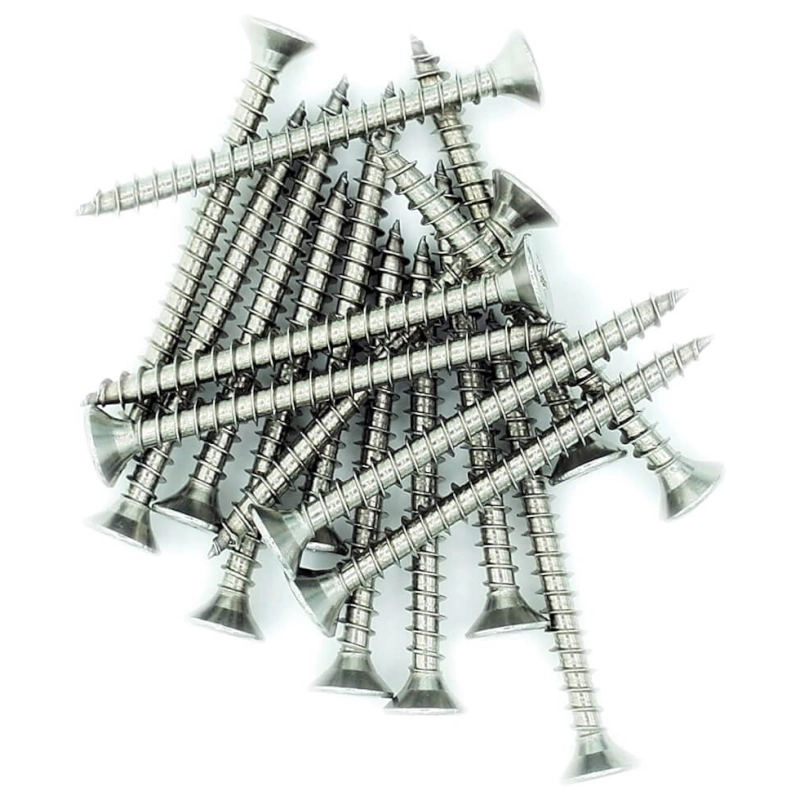

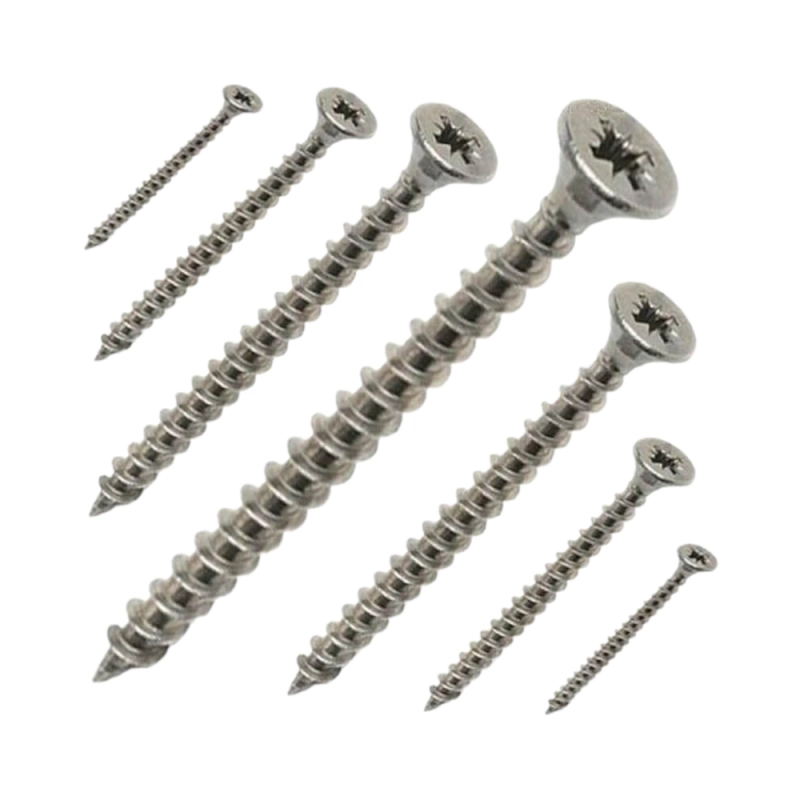

Ανοξείδωτη νοβοπανόβιδα με φρεζάτη κεφαλή και σταυρό Pozidriv (PZ) κατά DIN 7505 A, από ανοξείδωτο A2 (AISI 304), με σπείρωμα ξύλου σε όλο το μήκος. Χρησιμοποιείται κυρίως σε ξυλοκατασκευές και έπιπλα για μη φέρουσες συνδέσεις, και για τη στερέωση εξαρτημάτων και μεντεσέδων. Η φρεζάτη κεφαλή 90° χώνεται μέσα στο ξύλο και μένει στο ίδιο επίπεδο με την επιφάνεια.
Ο σταυρός Pozidriv δέχεται μεγαλύτερη ροπή χωρίς να «πετάγεται» η μύτη του κατσαβιδιού: η μύτη ακουμπά σε περισσότερη επιφάνεια μέσα στην εγκοπή και γλιστράει πολύ πιο δύσκολα. Το ανοξείδωτο A2 δεν σκουριάζει, ούτε σε υγρασία ή εξωτερικό χώρο.
- Πρότυπο: DIN 7505 A
- Υλικό: Ανοξείδωτος χάλυβας A2 (AISI 304)
- Επιφάνεια: Φυσική, καθαρή και γυαλιστερή (χωρίς επικάλυψη)

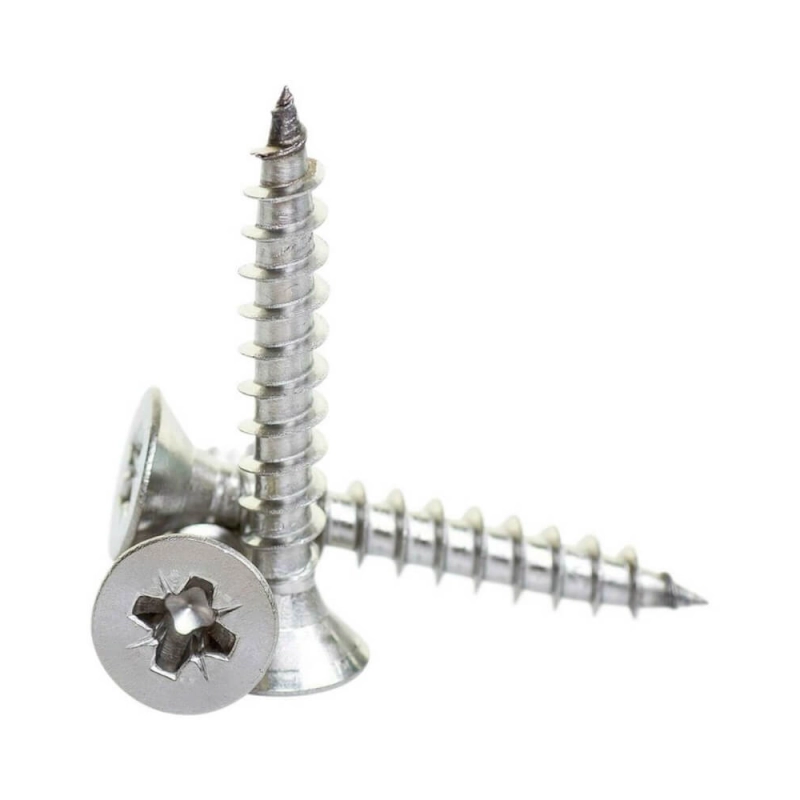

- Κεφαλή: Φρεζάτη 90°, σταυρός Pozidriv (PZ)
- Σπείρωμα: Ξύλου, σε όλο το μήκος της βίδας
- Μύτη κατσαβιδιού: PZ1 για Ø3, PZ2 για Ø3,5 έως Ø5, PZ3 για Ø6
Συμβουλή: σε σκληρό ξύλο ή κοντά στην άκρη της σανίδας, ανοίξτε πρώτα οδηγό τρύπα περίπου ίση με τη διάμετρο του πυρήνα (d1), για να μη σχιστεί το υλικό.
Διαστάσεις

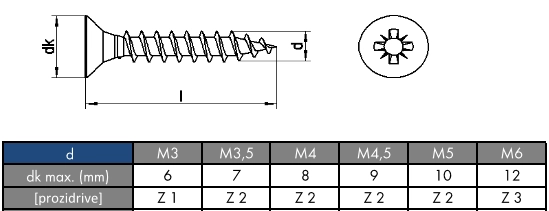

| Διάσταση (mm) | Ø3 | Ø3,5 | Ø4 | Ø4,5 | Ø5 | Ø6 |
|---|---|---|---|---|---|---|
| dk – Διάμετρος κεφαλής (min – max) | 5,60 – 6,00 | 6,60 – 7,00 | 7,50 – 8,00 | 8,50 – 9,00 | 9,50 – 10,00 | 11,50 – 12,00 |
| k – Ύψος κεφαλής (min – max) | 1,60 – 1,90 | 1,80 – 2,10 | 2,10 – 2,50 | 2,30 – 2,70 | 2,60 – 3,00 | 3,10 – 3,60 |
| d1 – Διάμετρος πυρήνα (min – max) | 1,80 – 2,00 | 2,00 – 2,20 | 2,30 – 2,50 | 2,50 – 2,70 | 2,80 – 3,10 | 3,50 – 3,80 |
| P – Βήμα σπειρώματος | 1,35 | 1,6 | 1,8 | 2,0 | 2,2 | 2,6 |
| Οδηγός τρύπα σε ξύλο (Ø) | 2 | 2 | 2 | 2 | 3 | 3 |
| PZ – Μύτη κατσαβιδιού | PZ1 | PZ2 | PZ2 | PZ2 | PZ2 | PZ3 |

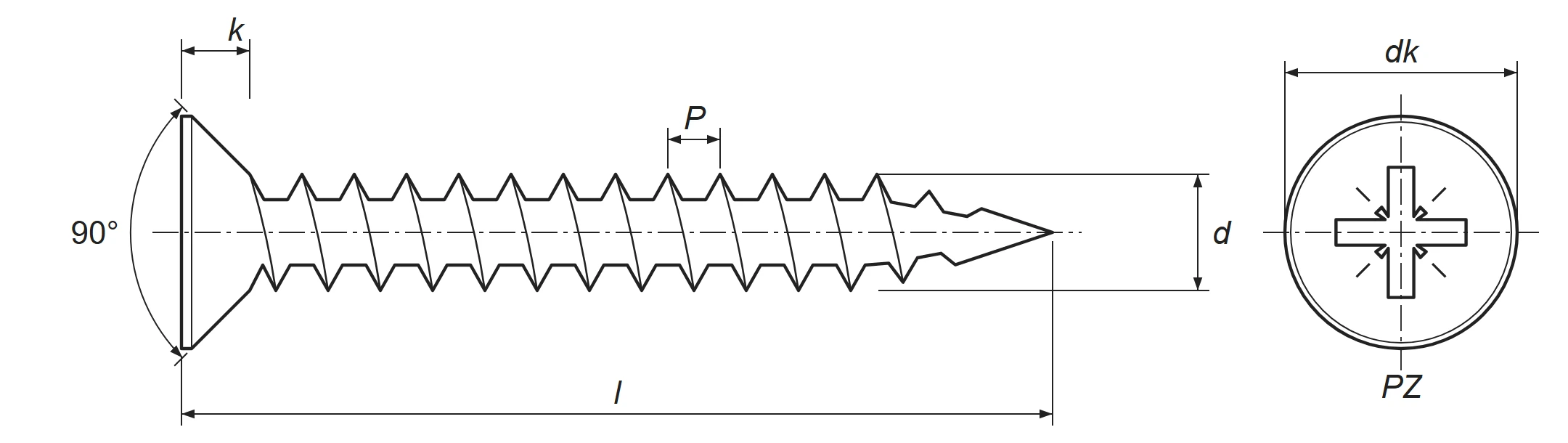

d = ονομαστική διάμετρος σπειρώματος (Ø της στήλης), l = συνολικό μήκος, μαζί με τη φρεζάτη κεφαλή. Το βήμα P κατά DIN 7505 A· οι υπόλοιπες τιμές από το τεχνικό φυλλάδιο του κατασκευαστή. Όλες οι διαστάσεις σε mm.
