Περιγραφή

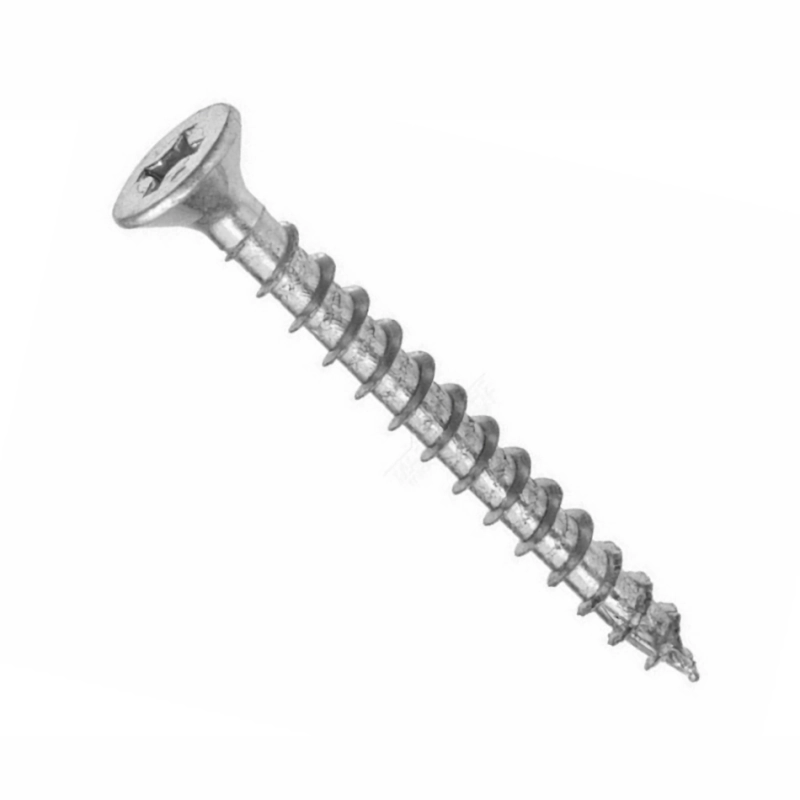

Νοβοπανόβιδα με φρεζάτη κεφαλή και σταυρό Pozidriv (PZ) κατά DIN 7505 A, από χάλυβα γαλβανιζέ (επιψευδαργύρωση). Το χοντρό, αιχμηρό σπείρωμα με μεγάλο βήμα και η μυτερή άκρη πιάνουν γερά σε νοβοπάν (μοριοσανίδα), MDF, κόντρα πλακέ και ξύλο. Η φρεζάτη κεφαλή 90° χώνεται μέσα στο υλικό και μένει στο ίδιο επίπεδο με την επιφάνεια, γι' αυτό είναι η βίδα για έπιπλα, ντουλάπια κουζίνας, ράφια και κάθε ξυλουργική κατασκευή.
Ο σταυρός Pozidriv κρατά τη μύτη του κατσαβιδιού σταθερή και δεν «γλιστράει», ακόμα και με δυνατό σφίξιμο με δραπανοκατσάβιδο. Η επιψευδαργύρωση προστατεύει από τη σκουριά σε εσωτερικούς, ξηρούς χώρους.
- Πρότυπο: DIN 7505 A
- Υλικό: Χάλυβας, γαλβανιζέ (επιψευδαργύρωση)
- Κεφαλή: Φρεζάτη 90°, σταυρός Pozidriv (PZ)
- Σπείρωμα: Χοντρό, αιχμηρό, για ξύλο και μοριοσανίδα, με μυτερή άκρη
- Μύτη κατσαβιδιού: PZ1 για Ø3, PZ2 για Ø3,5 έως Ø5, PZ3 για Ø6
Συμβουλή: σε σκληρό ξύλο ή κοντά στην άκρη της σανίδας, ανοίξτε πρώτα οδηγό τρύπα περίπου ίση με τη διάμετρο του πυρήνα (d1), για να μη σχιστεί το υλικό.
Διαστάσεις
| Διάσταση (mm) | Ø3 | Ø3,5 | Ø4 | Ø4,5 | Ø5 | Ø6 |
|---|---|---|---|---|---|---|
| d – Διάμετρος σπειρώματος (min – max) | 2,75 – 3,00 | 3,20 – 3,50 | 3,70 – 4,00 | 4,20 – 4,50 | 4,70 – 5,00 | 5,70 – 6,00 |
| dk – Διάμετρος κεφαλής (min – max) | 5,70 – 6,00 | 6,64 – 7,00 | 7,64 – 8,00 | 8,64 – 9,00 | 9,64 – 10,00 | 11,57 – 12,00 |
| k – Ύψος κεφαλής (≈) | 1,80 | 2,00 | 2,35 | 2,55 | 2,85 | 3,35 |
| P – Βήμα σπειρώματος | 1,35 | 1,6 | 1,8 | 2,0 | 2,2 | 2,6 |
| d1 – Διάμετρος πυρήνα (min – max) | 1,50 – 1,90 | 1,67 – 2,15 | 2,02 – 2,50 | 2,22 – 2,70 | 2,52 – 3,00 | 3,22 – 3,70 |
| PZ – Μύτη κατσαβιδιού | PZ1 | PZ2 | PZ2 | PZ2 | PZ2 | PZ3 |
l = συνολικό μήκος, μαζί με τη φρεζάτη κεφαλή. Τιμές κατά DIN 7505 A. Όλες οι διαστάσεις σε mm.
