Περιγραφή

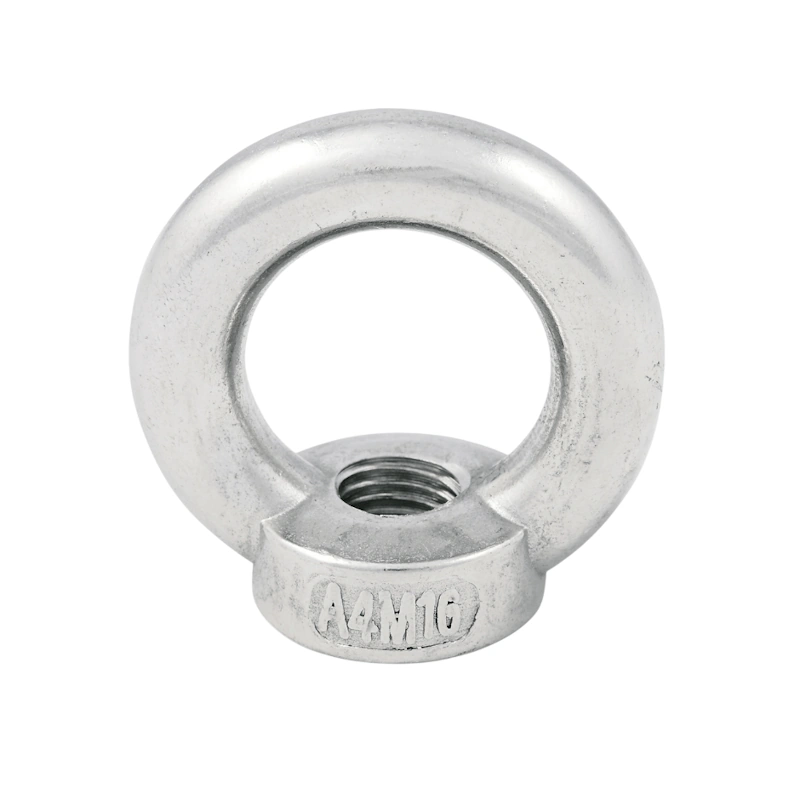

Μάπα θηλυκή (κρίκος με εσωτερικό σπείρωμα, παξιμάδι με κρίκο) κατά DIN 582, από ανοξείδωτο χάλυβα AISI 316 / A4. Βιδώνει πάνω σε ντίζα, στριφώνι ή βίδα και δίνει ένα σταθερό σημείο πρόσδεσης ή ανάρτησης. Είναι το ταίρι της αρσενικής μάπας DIN 580, για όπου το σπείρωμα υπάρχει ήδη και χρειάζεται ο κρίκος.
Το ανοξείδωτο A4 αντέχει στο θαλασσινό νερό και την αλμύρα. Χρησιμοποιείται σε σκάφη και πρόσδεση, κάγκελα και περιφράξεις, σκίαστρα, αναρτήσεις, αντηρίδες και ελαφριές τανύσεις συρματόσχοινων.
- Πρότυπο: DIN 582, art. 8268
- Υλικό: Ανοξείδωτος χάλυβας A4 (AISI 316)
Προσοχή: το φορτίο εργασίας του πίνακα είναι ενδεικτικό, για στατικό φορτίο. Οι μάπες αυτές δεν προορίζονται για ανύψωση φορτίων, σαμπάνια ή συγκράτηση φορτίου (Οδηγία Μηχανημάτων 2006/42/ΕΚ), ούτε για συστήματα προστασίας από πτώση. Οι διαστάσεις μπορεί να έχουν μικρές αποκλίσεις από παρτίδα σε παρτίδα, σύμφωνα με τον κατασκευαστή.
Διαστάσεις
| Διάσταση (mm) | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|
| D2 – Διάμετρος βάσης | 16 | 20 | 25 | 30 | 35 | 40 | 50 |
| D3 – Εξωτερική διάμετρος κρίκου | 16 | 20 | 25 | 30 | 35 | 40 | 50 |
| H – Ύψος κρίκου με βάση | 28 | 36 | 45 | 53 | 62 | 71 | 90 |
| H1 – Ύψος βάσης | 6 | 8,5 | 10 | 11 | 13 | 16 | 20 |
| K – Πάχος κρίκου | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| Φορτίο εργασίας (kg) | 75 | 140 | 230 | 340 | 700 | 1.200 | 1.800 |
| Φορτίο θραύσης (kg) | 448 | 836 | 1.376 | 2.039 | 4.201 | 7.199 | 10.808 |

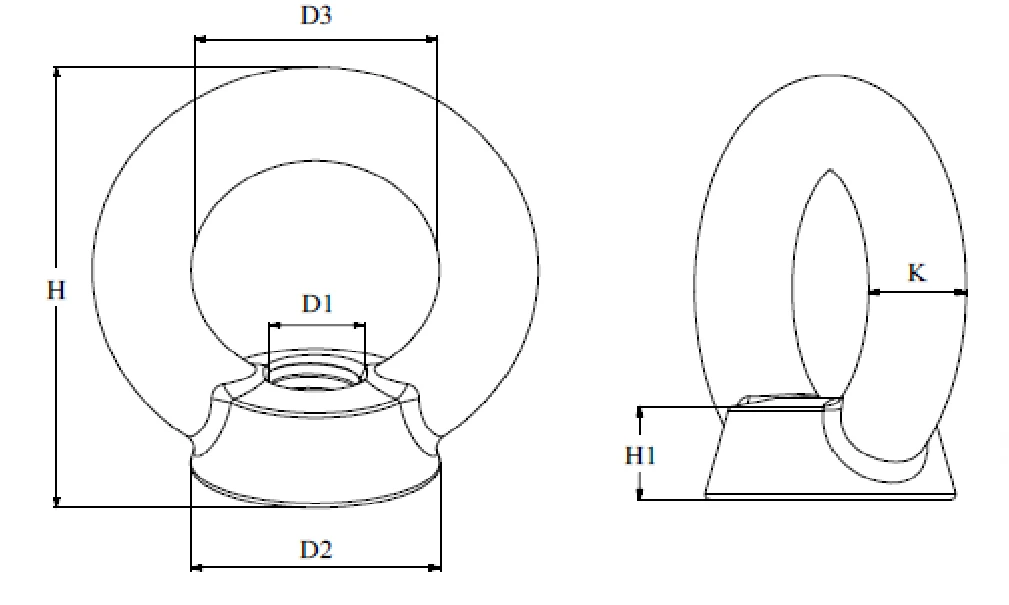

D1 = ονομαστικό σπείρωμα (M6 έως M24), D2 = διάμετρος βάσης, D3 = εξωτερική διάμετρος κρίκου, H = ύψος κρίκου και βάσης, H1 = ύψος βάσης, K = πάχος κρίκου. Όλες οι διαστάσεις σε mm.
