Περιγραφή

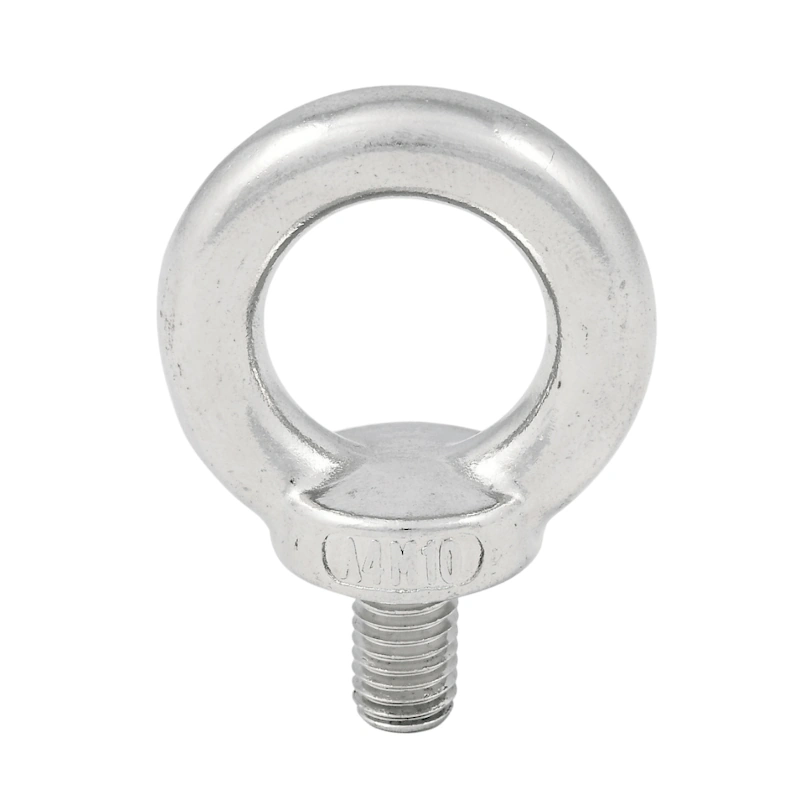

Μάπα αρσενική (κρίκος με βιδωτό στέλεχος) κατά DIN 580, χυτή, από ανοξείδωτο χάλυβα AISI 316 / A4, με γυαλισμένη επιφάνεια. Ο σταθερός κρίκος δίνει ένα γερό σημείο πρόσδεσης ή ανάρτησης πάνω σε οποιαδήποτε βάση με σπείρωμα, ενώ το ανοξείδωτο A4 αντέχει στο θαλασσινό νερό και την αλμύρα.
Χρησιμοποιείται για στήριξη και τάνυση κάθε είδους: κάγκελα και περιφράξεις, κήποι και εξωτερικές κατασκευές, αναρτήσεις, αντηρίδες, σκάφη και εξαρτήματα πρόσδεσης, ελαφριές τανύσεις συρματόσχοινων.
- Πρότυπο: DIN 580, art. 8364
- Υλικό: Ανοξείδωτος χάλυβας A4 (AISI 316)
- Κατασκευή: Χυτή, με σήμανση υλικού και μεγέθους
Προσοχή: οι χυτές μάπες δεν προορίζονται για ανύψωση φορτίων. Δεν επιτρέπεται η χρήση τους ως εξάρτημα ανυψωτικών μηχανημάτων, σαμπανιών ή μέσων συγκράτησης φορτίου, όπως ορίζει η Οδηγία Μηχανημάτων 2006/42/ΕΚ. Για ανύψωση χρησιμοποιήστε σφυρήλατες μάπες με πιστοποίηση.
Διαστάσεις
| Διάσταση (mm) | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|
| L – Μήκος σπειρώματος | 11 | 13 | 17 | 20,5 | 27 | 30 | 36 |
| D2 – Διάμετρος βάσης | 16 | 20 | 25 | 30 | 35 | 40 | 50 |
| D3 – Εξωτερική διάμετρος κρίκου | 16 | 20 | 25 | 30 | 35 | 40 | 50 |
| H – Ύψος κρίκου με βάση | 28 | 33 | 42 | 51 | 60 | 68,8 | 86,8 |
| H1 – Ύψος βάσης | 6 | 6 | 8 | 10 | 12 | 14 | 18 |
| K – Πάχος κρίκου | 6 | 8 | 10 | 12 | 14 | 16 | 20 |

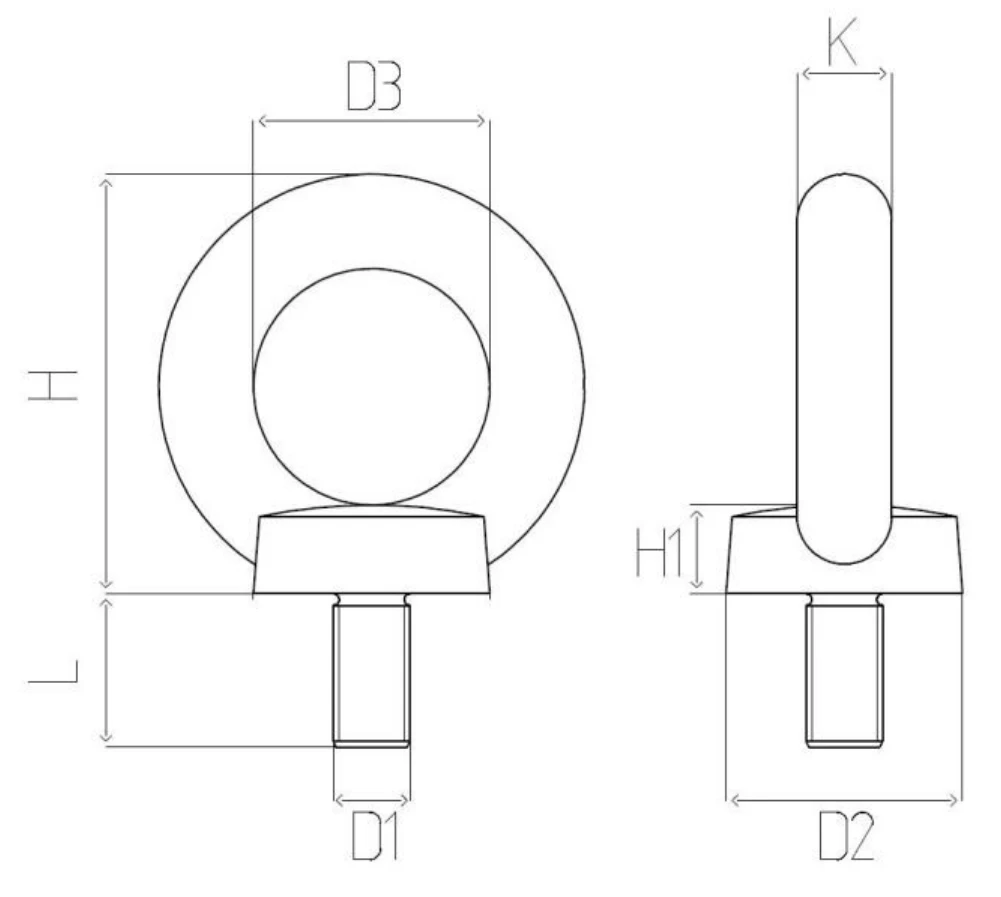

D1 = ονομαστικό σπείρωμα (M6 έως M24), L = μήκος σπειρώματος, D2 = διάμετρος βάσης, D3 = εξωτερική διάμετρος κρίκου, H = ύψος κρίκου και βάσης, H1 = ύψος βάσης, K = πάχος κρίκου. Όλες οι διαστάσεις σε mm.
