Περιγραφή

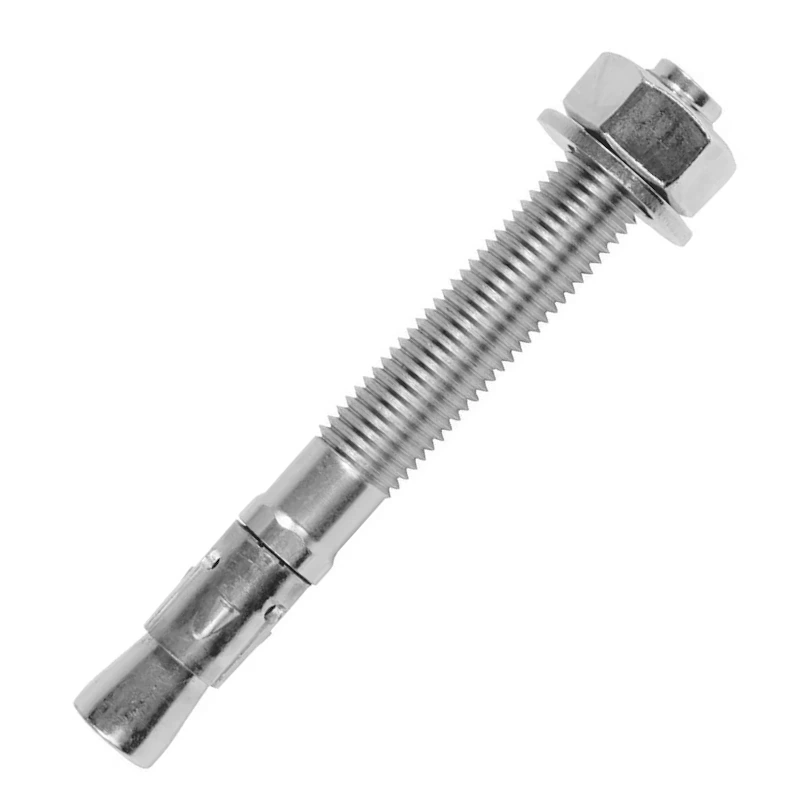

Μεταλλικό εκτονούμενο βύσμα (express, τύπου wedge anchor) από ανοξείδωτο χάλυβα A2 (AISI 304), με παξιμάδι και ροδέλα. Μπαίνει σε τρύπα ίδιας διαμέτρου με το βύσμα και, καθώς σφίγγει το παξιμάδι, ο κώνος τραβιέται μέσα στο χιτώνιο και το εκτονώνει πάνω στα τοιχώματα της τρύπας. Έτσι δίνει γρήγορη και γερή αγκύρωση χωρίς ρητίνες.
Κατάλληλο για μπετόν χωρίς ρωγμές και συμπαγή φυσική πέτρα. Το ανοξείδωτο A2 το κάνει κατάλληλο για εξωτερικό χώρο και υγρά περιβάλλοντα: κάγκελα, τέντες και σκίαστρα, βάσεις μηχανημάτων, στηρίγματα σωλήνων και καναλιών, μεταλλικές κατασκευές.
- Τύπος: Εκτονούμενο βύσμα με κώνο και χιτώνιο, art. 9362
- Υλικό: Ανοξείδωτος χάλυβας A2 (AISI 304)
- Παράδοση: Με παξιμάδι και ροδέλα
- Διάμετρος τρύπας: ίση με τη διάμετρο του βύσματος (M8 = τρυπάνι 8 mm)
Διαστάσεις
| Διάσταση (mm) | M8 | M10 | M12 | M16 |
|---|---|---|---|---|
| B – Μήκος εκτονούμενου τμήματος | 23,50 – 25,40 | 26,85 – 28,50 | 32,55 – 35,00 | 38,00 – 41,00 |
| ØC – Διάμετρος χιτωνίου | 7,70 – 8,10 | 9,75 – 10,10 | 11,75 – 12,10 | 15,70 – 16,20 |
| ØD – Διάμετρος κορμού | 5,50 – 6,00 | 7,00 – 7,50 | 8,50 – 9,50 | 12,00 – 13,00 |
| E – Μήκος χιτωνίου | 13,80 – 14,80 | 15,50 – 16,50 | 18,00 – 19,50 | 21,00 – 22,50 |
| F – Μήκος κώνου | 2,00 – 4,40 | 2,50 – 4,50 | 2,80 – 5,50 | 4,50 – 6,50 |
| G – Διάμετρος άκρης | 4,70 – 6,20 | 6,50 – 7,50 | 8,20 – 9,40 | 11,00 – 12,70 |
| H – Μήκος άκρης | 1,80 – 4,00 | 2,60 – 5,00 | 2,70 – 5,00 | 4,00 – 5,00 |
A = ολικό μήκος, B = μήκος του τμήματος που εκτονώνεται (κώνος και χιτώνιο), ØC = διάμετρος χιτωνίου, ØD = διάμετρος κορμού, E = μήκος χιτωνίου, F = μήκος κώνου, G = διάμετρος άκρης, H = μήκος άκρης. Ελάχιστη – μέγιστη τιμή, όλες σε mm.
