Περιγραφή

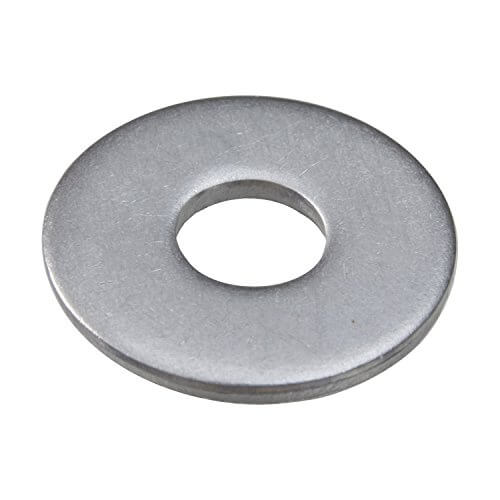

Φαρδιά ροδέλα γαλβανιζέ (επίπεδη) κατά DIN 9021, με διαστάσεις αντίστοιχες με UNI 6593 και EN ISO 7093, από χάλυβα με επιψευδαργύρωση. Η εξωτερική της διάμετρος είναι περίπου 3 φορές η διάμετρος της βίδας: μοιράζει το σφίξιμο σε πολύ μεγαλύτερη επιφάνεια από μια στενή ροδέλα, γι' αυτό προτιμάται σε μαλακά υλικά (ξύλο, πλαστικό, λαμαρίνα) και σε τρύπες μεγαλύτερες ή οβάλ. Για μεταλλικές και ξύλινες κατασκευές, μηχανήματα, ράφια και γενική χρήση.
Η τρύπα (d1) είναι λίγο μεγαλύτερη από τη βίδα, ώστε να περνά άνετα – για παράδειγμα 10,5 mm για M10.
- Πρότυπο: DIN 9021 (διαστάσεις αντίστοιχες με UNI 6593 / EN ISO 7093)
- Υλικό: Χάλυβας, γαλβανιζέ (επιψευδαργύρωση)
- Εξωτερική διάμετρος: περίπου 3 φορές η διάμετρος της βίδας
Διαστάσεις
| Για βίδα | d1 – Τρύπα | d2 – Εξωτερική | h – Πάχος |
|---|---|---|---|
| M3 | 3,2 | 9 | 0,8 |
| M4 | 4,3 | 12 | 1 |
| M5 | 5,3 | 15 | 1,2 |
| M6 | 6,4 | 18 | 1,6 |
| M8 | 8,4 | 24 | 2 |
| M10 | 10,5 | 30 | 2,5 |
| M12 | 13 | 37 | 3 |
| M14 | 15 | 44 | 3 |
| M16 | 17 | 50 | 3 |
| M18 | 20 | 56 | 4 |
| M20 | 22 | 60 | 4 |
| M24 | 26 | 72 | 5 |

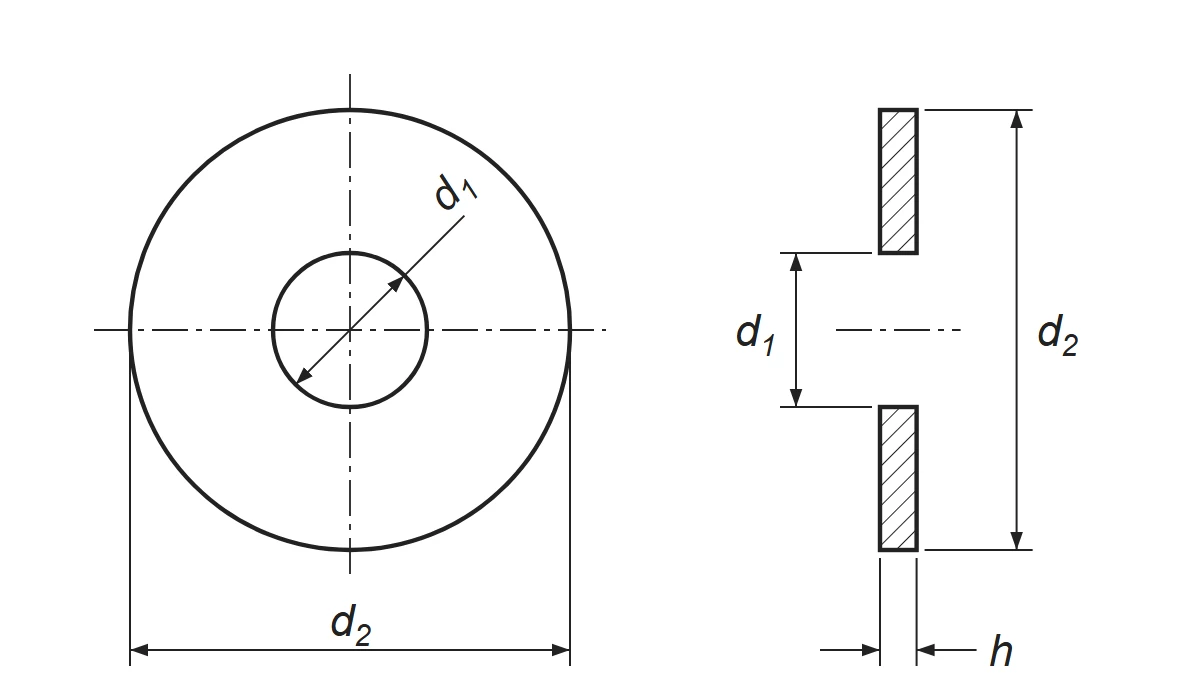

d1 = εσωτερική διάμετρος (τρύπα), d2 = εξωτερική διάμετρος, h = πάχος. Όλες οι διαστάσεις σε mm (ονομαστικές τιμές).
